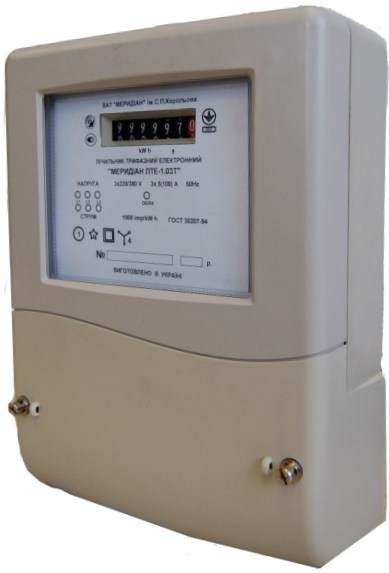

Счетчик активной электрической энергии трехфазный электронный «Меридіан ЛТЕ — 1.03ТУ» предназначен для измерения активной электрической энергии переменного тока частотой 50 Гц в трехфазной четырехпроводной электрических сетях.
Счетчик подключается непосредственно к электрической сети и может эксплуатироваться при таких климатических условиях:
— предельный рабочий диапазон температур от минус 40 ºС до плюс 60ºС;
— относительная влажность до 90% при температуре плюс 30ºС (граничная 95% при температуре плюс 30ºС).
Диапазон температур транспортирования от минус 50ºС до плюс 70ºС и относительной влажности 95% при температуре плюс 30ºС.
По точности учета электрической энергии счетчик соответствует классу 1,0.
Номинальное напряжение 3 х 220/380 В.
Граничный диапазон напряжения от 176 В до 420 В.
Номинальная сила тока 5 А.
Диапазон силы тока от 0,25А до 100А.
Номинальное значение частоты 50 Гц.
Диапазон частоты сети от 47,5Гц до 52,5Гц.
Порог чувствительности счетчика не больше 0,02 А.
Полная мощность, потребляемая по каждой фазе счетчика, не больше 2,0В•А.
Счетчик показывает потребленную электроэнергию непосредственно в киловатт-часах.
Передаточное число испытательного выхода 1000 имп/кВт • ч.
Масса счетчика не более 1,8 кг.
Габаритные размеры счетчика не больше 247х172х75 мм.
Счетчик имеет светодиодный индикатор функционирования, а также индикаторы наличия напряжения и тока в каждой фазе. Индикатор наличия тока в каждой фазе начинает действовать с тока потребления не больше 0,1 А.
Параметры испытательного выхода:
— максимальное напряжение 27 В;
— максимальный ток 30 мА.
Средний срок службы счетчика не менее 30 лет.
Средняя наработка на отказ 200 000 часов.
Содержание драгоценных металлов в счетчике:
— золото (микросхема) — 0,004 г.
Содержание цветных металлов в счетчике:
— медь и медные сплавы (трансформаторы, контакты зажимной колодки) — 492,5 г
Счетчик обеспечивает индикацию потребленной электроэнергии на внешнем устройстве через канал интерфейса RS-485.
Счетчик по степени защиты от поражения электрическим током выполнен в соответствии с классом II ГОСТ 26104-89.
Конструкция счетчика обеспечивает защиту от распространения огня в соответствии с ГОСТ 30207-94.
Возможно подключение счетчика через внешние трансформаторы тока.
