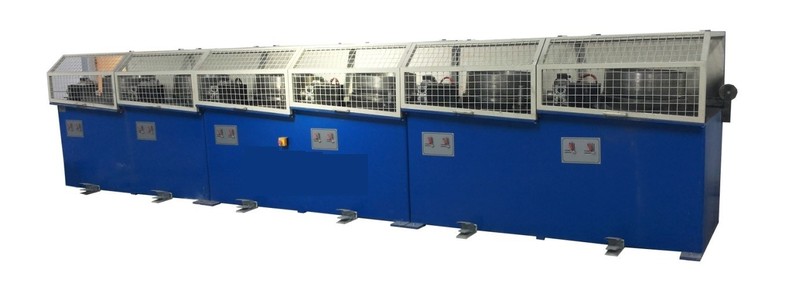

Машина для волочения арматуры
1. Вертикальный агрегат для размотки проволоки с катушки (вертикальный получки)
• Структура: конструкция выполнена из сварной стали.
• Направление арматуры: слева направо.
• Размеры катушки для арматуры: Макс. катушка весом 2000 кг
• Размеры: мм 4500x2000x1500
• Вес: 1000 кг
2. Механическое удаление окалины
- Используется для чистки арматуры
Структура: выполнена из высококачественной стали
3. Машина для волочения арматуры
· Подходит для волочения: низкоуглеродистой стальной арматуры
· Направление арматуры: слева направо (в зависимости от запроса клиента)
· Диапазон чертежа: впускной диаметр 6,5 мм
диаметр на выходе 2,2-3,0 мм
· Скорость: Расчетная скорость 10 м/сек
Скорость машины 8 м/сек (макс.)
Скорость подачи 1 м/сек.
· Количество блоков: 8 блоков
· Диаметр блока: 600 мм
Блоки изготовлены из высококачественной стали чугуна. Первый блок с автоматической регулировкой управления. Осуществляется она с помощью индуктивных датчиков. Система поддерживает уровень накопления, заданный оператором. В случае отклонения от уровня, система будет замедляться или ускоряться. Все блоки размещены на конических валах, который очень легки в обслуживании.
Каждый блок синхронизации с датчиком для руки.
Держатель матрицы: 200x160x300
Датчик рукоятки: аналоговые датчики
Часть для измерения длины: Вал энкодера для измерения длины и скорости машины.
Охлаждение: Матрицы: вода
Блоки: вода
Вода: Потребление: около 15 м^3/ч
Давление: 2-3 бар
Температура: 20÷30 °С
Вход воды: с левой стороны
Слив воды: справа
Привод электродвигателей: электродвигатели переменного тока с защитой.
Система управления: PLC Siemens
Ввод данных: высококачественная сенсорная панель.
Распределительный шкаф: конструкция из стального листа с высоким уровнем защиты. Распределительный шкаф разработан с воздушной системой охлаждения.
Напряжение питания: при работе: 3Х380 В переменного тока, 50 Гц
управления: 24В постоянного тока
Мощность машины: двигатели для блока: 22 кВт
двигатели держателя для матрицы: 0.75 кВт
общая мощность: 200квт
Цвет машины: тело машины: синий
подвижные части: белый
держатель матрицы: черный
распределительный шкаф: белый
Описание машины
Блок барабана:
Блоки барабана сделаны из высококачественной стали. Все блоки размещаются на коническом вале, который обеспечивает очень легкую разборку и обслуживание. Каждый блок барабана имеет водяное охлаждение.
Блок барабана и матрица системы охлаждения:
На внутренней стенке блока барабана течет охлаждающая вода с высокой скоростью и создает огромную турбулентность на стенках барабанов.
Охлаждение держателя матрицы также осуществляется водой, она течет циркулируя вокруг держателя матрицы.
Поток воды можно регулировать для каждого блока и каждого держателя матрицы с помощью крана, который размещен на передней панели блоков.
Датчик для руки:
Датчик для руки сделан из сварной конструкции и роликов. Он используется для регулирования и управления скоростью блоков.
Держатель матрицы:
Держатель матрицы или также ящик для хранения порошка для калибровки. Каждое хранилище имеет ручной ротор для смешивания порошка.
Электро привод и коробка передач:
Для электро привода машины используется электродвигатель с регулированием скорости, путем частотных преобразователей высокого качества.
Электро шкаф: Высокое качество части: Siemens PLC, дисплей Siemens, Hager electronics, Control Techniques управление.
|
