Найменування Одиниця вимірювання Значення
Виконаяння
Караван-9
1 2 3
Тип Причіпний, двовісний
Габаритні розміри мм
– ширина 2400
– висота 1365
довжина, в залежності від ширини захвата жатки
– 5м
– 6м
– 7м
– 9м
12800
12800
12800
13800
Маса суха (конструкційна) кг 1600
Диск коліс передньої балки 6Jx15 ET22
Покришка передньої балки 195/75R15C
Диск коліс задньої балки 5.5jx16H2ET105
Покришка задньої балки 185/75R16C
Кількість коліс шт. 4
Колія (по центрам коліс) мм 2020
Дорожній просвіт, не менше мм 480
Вантажопідйомність, не більше кг 3500
Внутрішній тиск шин кПа 450
Максимальне навантаження на колесо кг 900
Кут поперечної стійкості градус 30
Транспортна швидкість, не біль-ше:
– без жатки
– з жаткою
-на крутих поворотахи спусках
км/год
25
20
5
Кількість обслуговуючого персоналу
люд.
1
Строк служби років 12

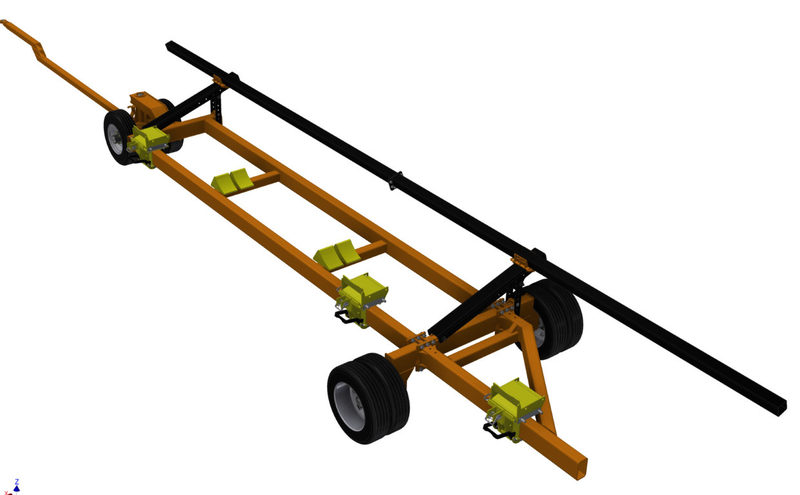

Візок застосовується для перевезення жаток шириною захвату від 4,5 до 9 м і масою не більше 3000 кг дорогами загального призначення, внутрішньогосподарськими і польовим дорогами.
Агрегатується візок комбайном або іншим енергозасобом, які повинні бути обладнані причіпним пристроєм для з’єднання з візком. Візок можна приєднувати до енергозасобу за наявності комплекту складових частин для його буксирування.
При цьому візок у складі транспортного засобу може:
– пересуватися переднім і заднім ходом;
– дублювати світлові сигнали приладів електрообладнання транспортного засобу.
На стоянці візок використовують як допоміжний засіб для розвантаження, навантаження (зняття, навішування) жатки або інших адаптерів на зернозбиральний або кормозбиральний комбайн. У період міжсезоння жатку можна зберігати на візку.
Для успішної і безвідмовної роботи візка необхідно:
– дотримуватися порядку роботи, правил експлуатації та безпеки;
– своєчасно виконувати регулювання та технічне обслуговування.
|
